MODULO INDIRIZZABILE INTERATTIVO PER SISTEMI CONVENZIONALI FD 7201 S CON ISOLATORE DI LINEA INTEGRATO
Il modulo FD 7201S è progettato per connettere una linea convenzionale di rivelazione incendio (max 32 dispositivi) al Sistema di Allarme Antincendio Indirizzabile IFS 7000.

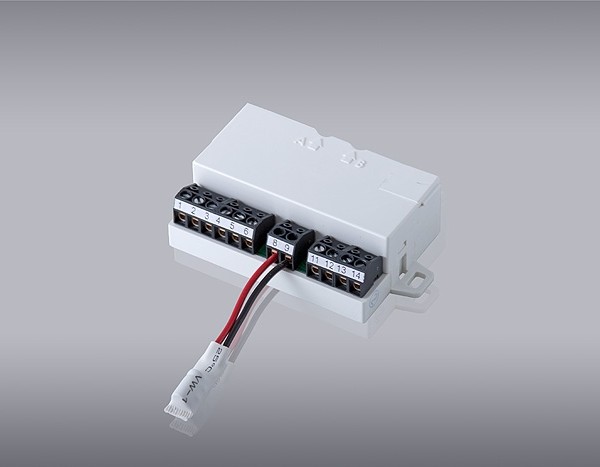

Il modulo è costituito da: un circuito stampato ed un’unità principale, fissati ad una scatola in materiale plastico ed una cover. I terminali per la connessione del loop di segnale SL, il loop di alimentazione PL e la linea convenzionale di rivelazione incendio CL sono posti nel circuito stampato. Il modulo deve terminare con un elemento di fine linea EOL-2 con due conduttori: R (rosso) e B (nero) .
La comunicazione tra la centrale antincendio e il modulo avviene tramite il protocollo UniTALK. Il modulo si alimenta contemporaneamente dal loop di alimentazione e dal loop di segnale. Il modulo dispone di due isolatori di linea integrati, che servono per proteggere dal corto circuito: uno posto sul loop di segnale e l’altro sul loop di alimentazione.
Entrambi gli indicatori a LED visualizzano lo stato del dispositivo come descritto in tabella:
| Indicazione | Stato | |
| LED rosso | LED giallo | |
| I LED lampeggiano ogni 16 s | Standby (riposo) | |
| Acceso | – | Allarme di un rivelatore della linea convenzionale |
| – | lampeggio ogni secondo | Guasto (isolatore attivo sul loop di segnale) |
| – | lampeggio ogni 2 secondi | Guasto (isolatore attivo sul loop di alimentazione) |
| – | lampeggio 2 volte ogni 2 secondi | Guasto (rivelatore rimosso dalla linea convenzionale) |
| – | acceso | Guasto (cortocircuito o interruzione nella linea convenzionale) |
| Alimentazione principale nel loop | 15˜30 VDC |
| Consumo massimo a riposo | Nel loop di segnale 300 μA a 24V DC
Nel loop di segnale 2000 μA Nel loop di alimentazione (2-8) mA |
| Consumo massimo in allarme | Nel loop di segnale 3 mA a 24V DC
Nel loop di alimentazione fino a 50 mA |
| Alimentazione linea convenzionale | (12-30) V DC |
| Consumo massimo nella linea convenzionale in caso di: | Guasto (interruzione) (0-2) mA
A riposo (3-13) mA In allarme (14-50) mA Guasto (cortocircuito) >50mA |
| Temperatura operativa | -10°C ˜ +55°C |
| Umidità relativa | ≤95% |
| Dimensioni (base inclusa) | 92x50x26 mm |
| Peso | 80 g |
| Sezione del cavo di collegamento | 0,8 – 2,5 mm² |
| Linea di collegamento | 2 poli, cavo schermato |
